LiYY ... x 0,50/53 grau

Anzahl Stückpreis
Ab 1 m
4,8000 €*
Ab 100 m
3,1800 €*
Ab 500 m
2,3900 €*
Ab 3000 m
1,5900 €*

Netto Preis per 1m inkl. Cu

m
4,8000 € Exkl. 19% MwSt.

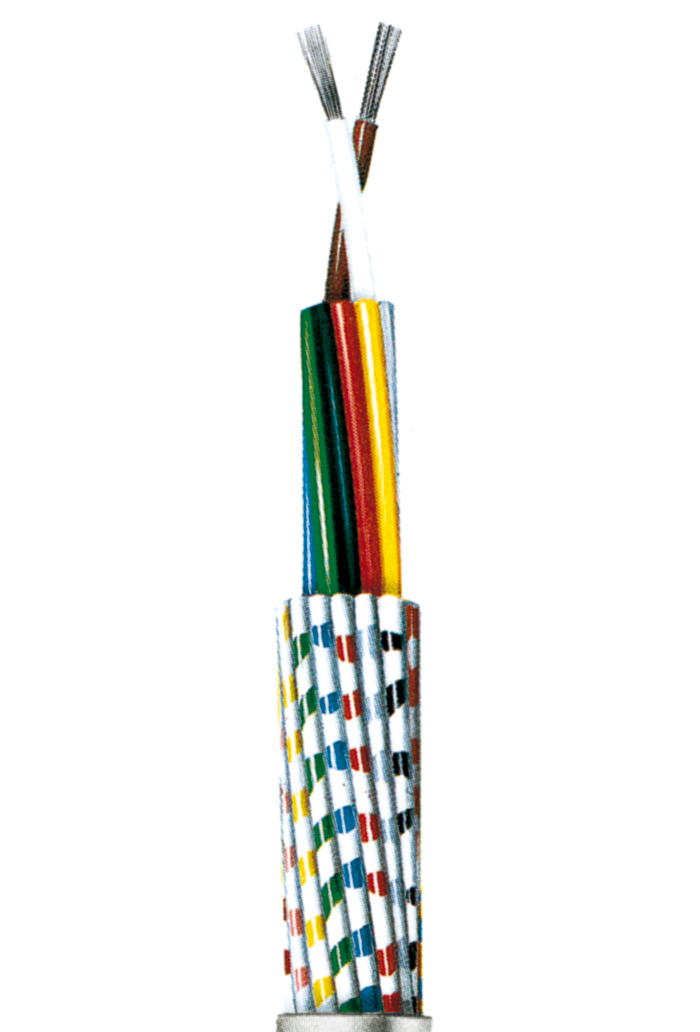

Aufbaudaten

Verzinnte feindrähtige Kupferlitze (16 x 0,20 mm) je Ader.
Aderisolierung aus thermoplastischem PVC-Kunststoff;
Zweitfarbe: abriebfeste Farbringe.
Ader-Ø 1,8 mm ± 0,05 mm. Die Adern sind nach der VDE-Vorschrift 0812 gefertigt. 2 bis 50 Adern sind zum Kabel verseilt.
Farbfolge der Adern von innen beginnend im Uhrzeigersinn mit der Nr. 1 (weiß).
Den Abschluß bildet der Außenmantel aus thermoplastischem PVC-Kunststoff; Mantelfarbe hellgrau nach RAL 7032.
Wandstärke von 0,6 mm auf 1,4 mm mit der Anzahl der Adern steigend.
Die für die Isolierungen verwendeten PVC-Mischungen sind weitgehend öl- und benzinbeständig.

Elektrische und thermische Eigenschaften bei 20°C:

Leiterwiderstand max. 40,1 Ω/km
Isolationswiderstand ≥ 20 MΩ x km
Kapazität bei 1 kHz ca. 145 pF/m (Ader/Ader in gleicher Lage bzw. im Kern).
Je nach Verseilaufbau ergeben sich Kapazitätsabweichungen bis zu + 50%.
Betriebsspannung max . 350 Volt; Prüfspannung 2000 Volt;
Belastbarkeit max. 6 A (Umgebungs-Temp. bis 25°).
Temperaturbereich
- 10°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)

Anzahl Adern: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 32, 36, 50
