LiHC11Y AWG 22 / UL 11Y schwarz

Anzahl Stückpreis
Ab 1 m
7,8000 €*
Ab 100 m
5,1800 €*
Ab 500 m
3,8900 €*
Ab 3000 m
2,5900 €*

Netto Preis per 1m inkl. Cu

m
7,8000 € Exkl. 19% MwSt.

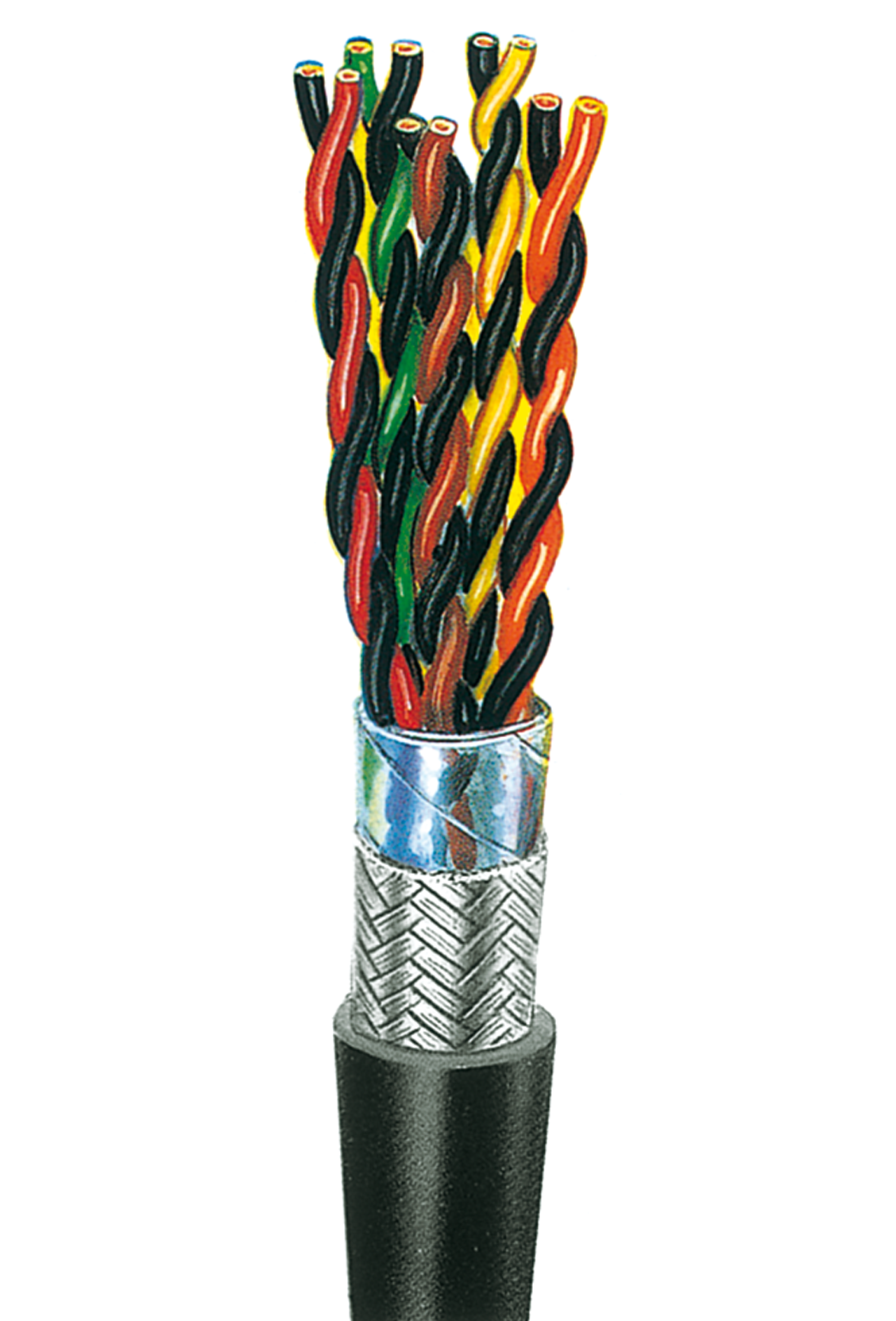

Aufbaudaten

Leiter aus blanker feindrähtiger Kupferlitze:
AWG 22/19: 19 x 0,15 mm ( 0,34 mm²) AWG 24/19: 19 x 0,13 mm ( 0,25 mm²)
Ø der isolierten Ader:
AWG 22/19: 1,05 mm AWG 24/19: 0,92 mm
Isolierhülle der Adern: mPPE halogenfrei und flammwidrig, Farben nach IEC
Verseilung: jeweils 2 Adern zum Paar verseilt
Kennzeichnung der Paare: durch Farbkombinationen der Adern
Verseilung und Umhüllung aller Paare: für einen runden Kabelaufbau sind die Paare nach Bedarf mit Baumwollfüller verseilt; der so entstandene Kabelstrang ist wiederum mit glasklarer Polyesterfolie umhüllt.
geflechtförmige Gesamtabschirmung: unter dem PUR-Außenmantel ist die Gesamtabschirmung aus verzinnten Kupferdrähten; optische Bedeckung > 85%.
Außenmantel: thermoplastische Polyether-Polyurethan (TPE-U), schwarz
Wandstärke von mind. 0,6 - 0,8 mm; mit der Anzahl der Paare steigend

Elektrische und thermische Eigenschaften bei 20°C:

Leiterwiderstand:
AWG 22/19: 53,6 Ω/km
AWG 24/19: 75,2 Ω/km
Isolationswiderstand einer Ader: ≥ 20 M Ω x km
Temperaturbereich
- 25°C bis + 80°C (Verarbeitung und Betrieb)
- 40°C bis + 80°C (Transport und Lagern)

Mechanische Eigenschaften:

einmalige Biegung 10 X Außendurchmesser,
wiederholte Biegungen 15 X Außendurchmesser
Anzahl Adern: 2, 4, 6, 8, 12
