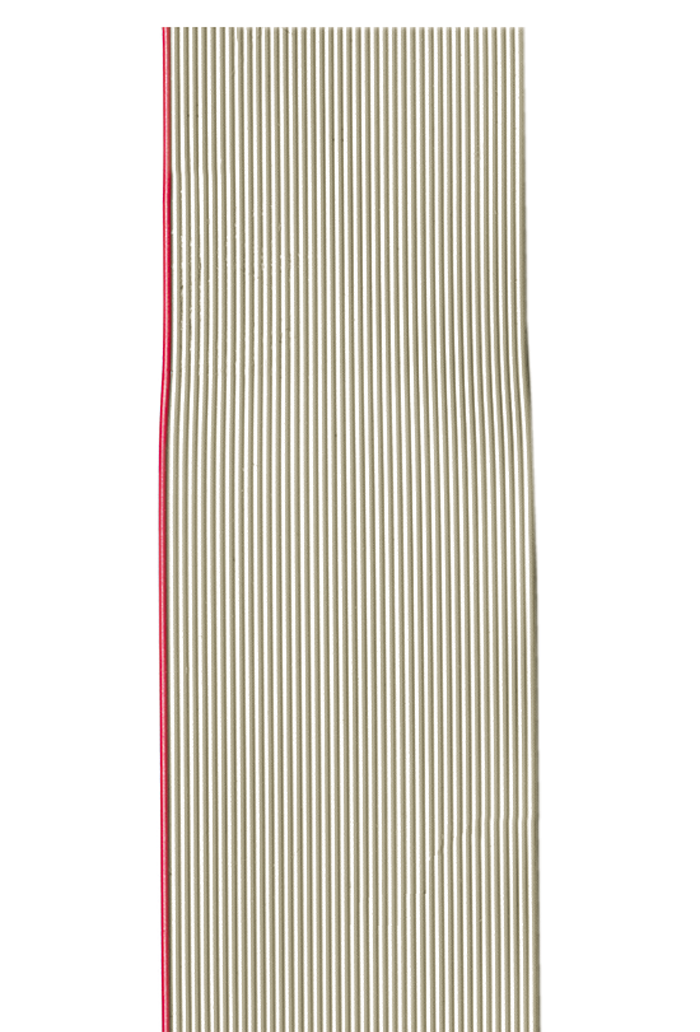

Flachbandleitung AWG 28 grau, UL 2651

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
2,7000 €*
Ab 100 m
1,7800 €*
Ab 500 m
1,3400 €*
Ab 3000 m
0,8900 €*

Netto Preis per 1m inkl. Cu

m
2,7000 € Exkl. 19% MwSt.
Verzinnte Kupferlitzen
7 x 0,127 mm ø = 0,09 mm²
(AWG 28) sind mit

PVC grau

isoliert, eine Randader ist mit PVC-rot gekennzeichnet.
Rastermaß 1,27 ± 0,05 mm
Dicke des Bandes 0,93 ± 0,08 mm
Bandbreite Anzahl der Adern x 1,27 mm
Betriebstemperatur: - 20 bis 105°C
Kältefestigkeit - 30°C
Betriebsspannung max. 300 V
Prüfspannung 2000 V
Leiterwiderstand 240 Ω/km
Isolationswiderstand: ≥ 20 MΩxkm

Kapazität bei 1 kHz:
symmetrisch / unsymmetrisch 38 / 64 pF/m

Relative Ausbreitungsgeschwindigkeit:
symmetrisch / unsymmetrisch 75 / 73 %

Wellenwiderstand:
symmetrisch / unsymmetrisch 160 / 103 Ω

Anzahl Adern: 9, 10, 12, 14, 16, 20, 24, 26, 34, 37, 40, 50, 60, 64
