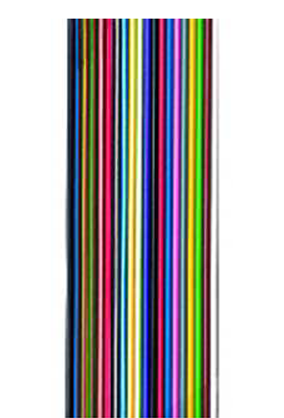

Flachbandleitung bunt verzinnt n x LiY 0,50

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
4,7000 €*
Ab 100 m
3,1200 €*
Ab 500 m
2,3400 €*
Ab 3000 m
1,5600 €*

Netto Preis per 1m inkl. Cu

m
4,7000 € Exkl. 19% MwSt.

Bevorzugte Anwendung:

Verbindungsleitungen in der Elektronik, der Steuer- und Regeltechnik, und der Spielwarenindustrie.

Besondere Merkmale:

Bis zu 50% platzsparend und ein Maximum an Beweglichkeit gegenüber konventionellen Kabelbäumen.

Aufbaudaten:

Litzenaufbau: 16 x 0,20 mm, verzinnt
Isolierhülle der Adern: PVC-farbig, die Zweitfarbe wird mittels abriebfester Längsstreifen aufgebracht.
Durchmesser der isolierten Ader = 1,8 mm.
Aderfertigung nach VDE 0812. Keine Wiederholung der Aderfarben.
Verbindung zum Band: die isolierten Adern sind unmittelbar aneinandergeschweißt und leicht und ohne Beschädigung der Isolierung zu trennen.

Elektrische und thermische Eigenschaften bei 20°C.

Leiterwiderstand max. 40,1 Ω/km. Betriebsspannung max. 350 Volt.
Prüfspannung 2000 Volt. Belastbarkeit max. 5 A ( Umgebungstemperatur bis 25°C )

Temperaturbereich:

-10°C bis +70°C (Verarbeitung und Betrieb)
-20°C bis +70°C (Transport und Lagern)

Anzahl Adern: 2, 3, 4, 6, 8, 10, 12, 16
