LiY-LiY(CB)-Y 0,14 grau (RAL 7032)

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
4,5000 €*
Ab 100 m
3,0000 €*
Ab 500 m
2,2500 €*
Ab 3000 m
1,5000 €*

Netto Preis per 1m inkl. Cu

m
4,5000 € Exkl. 19% MwSt.

Aufbaudaten

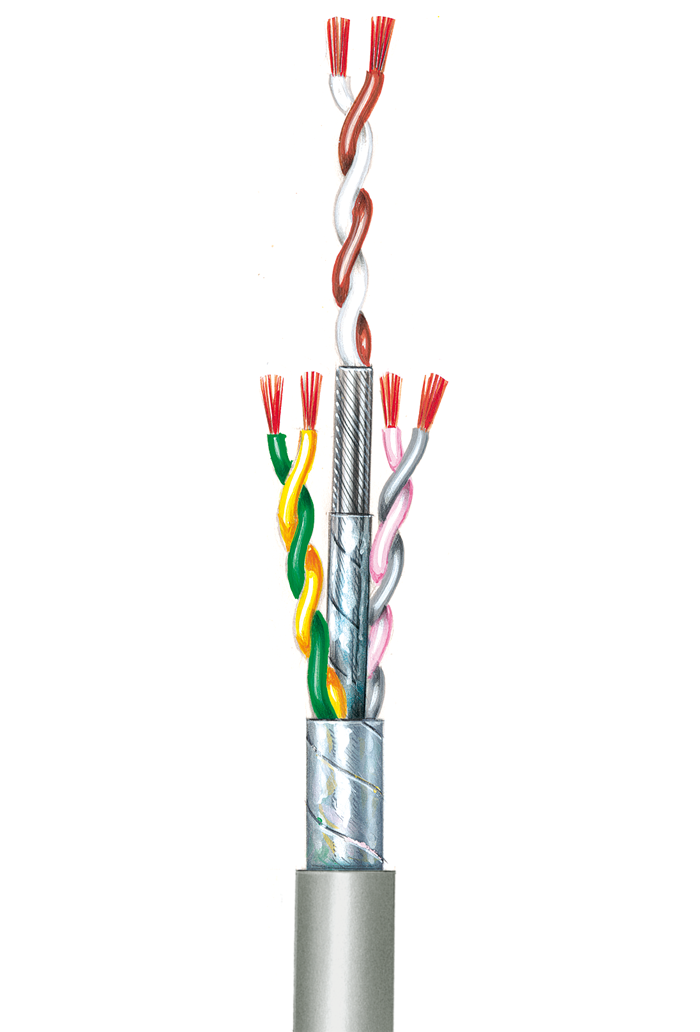

Leiter aus blanker Kupferlitze 18 x 0,10 mm Ø
Isolierhülle der Adern: PVC-farbig, die Zweitfarbe ist abriebfest in Farbringen aufgebracht.
Ader-Ø 1,05 ± 0,05 mm.
Verseilung: 2 Adern sind eng zum Paar verseilt.
Schlaglänge ca. 20 mm
Das 1. Aderpaar in jeder Leitung (weiß und braun) ist mit einer Lage glasklarer Polyesterfolie (15 x 0,019 mm) umwickelt und über der Folie durch Umseilung mit blanken Kupferdrähten fast 100%ig abgeschirmt. Die nicht abgeschirmten Paare sind mit dem abgeschirmten Paar verseilt; der Kabelstrang ist wiederum mit glasklarer Folie umwickelt.
Den Abschluß bildet der hellgraue PVC-Mantel, Farbe wie RAL 7032. Er ist gegen Spritzer üblicher Maschinenöle weitgehend beständig und benzinfest.

Elektrische und thermische Eigenschaften bei 20°C:

Leiterwiderstand max. 135 Ω/km
Isolationswiderstand: ≥ 20 M Ω x km
Temperaturbereich
- 10°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)

Anzahl Adern: 6, 8, 12, 16, 20, 24, 32
