Flexible schwarze Steuerleitung, geschirmt AWG 18 C UL 2464/1061

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
6,3000 €*
Ab 100 m
4,2000 €*
Ab 500 m
3,1500 €*
Ab 3000 m
2,1000 €*

Netto Preis per 1m inkl. Cu

m
6,3000 € Exkl. 19% MwSt.

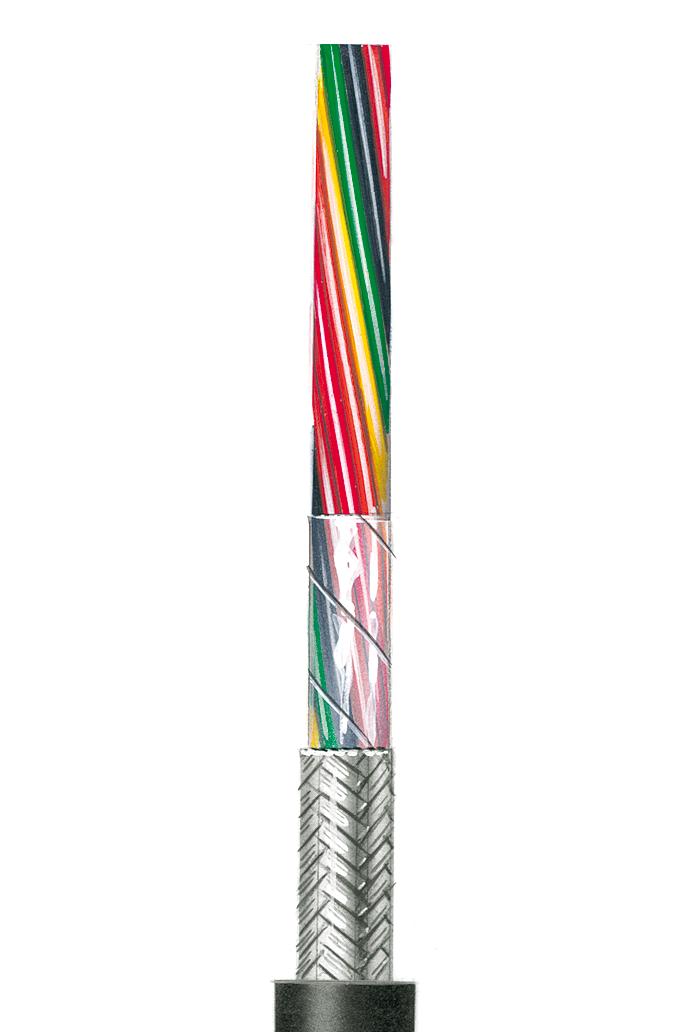

Aderaufbau:

Nach Style No.1061 und VDE 0881, Kupferlitze 7 x 0,40 mm Ø verzinnt = 0,90 mm²,
isoliert mit Semi-Rigid-PVC. Wandstärke der Isolierung 0,25 mm, Ø der isolierten Ader 1,72 mm.

Kennzeichnung der Adern:

Internationaler Farbcode

Verseilung:

Die Adern sind, beginnend mit der schwarzen Ader, im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt.
Dehnungsbrüche werden vermieden, weil die Leitungen keine stromführende Mittelader enthalten.

Bewicklung und Abschirmung:

Die verseilten Adern sind mit transparenter Kunststofffolie überlappend umwickelt und mit einem dichten Geflecht aus verzinnten Kupferdrähten,
optische Bedeckung ≥ 85 %, abgeschirmt.

Außenmantel:

Matt-schwarz aus Spezial PVC. Farbe RAL 9005. Keine Drallmarkierungen.
Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, witterungsbeständig und ultraviolettresistent.
Die Wandstärke des Außenmantels beträgt mindestens 0,76 mm.

Temperaturbereich:

Wärmebeständig     105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern)
Kältebeständig       - 10°C Abrollen und Verlegen
                            - 30°C Lagern und Betrieb

Elektrische Eigenschaften:

  • Betriebsspannung:           300 V
  • Prüfspannung:               1500 V
  • Leiterwiderstand:           (20°C) max. 21,7Ω/km
  • Isolationswiderstand:     (20°C) ≥ 20 MΩ X km
  • Betriebskapazität:          Eine Ader gegen restliche Adern
    Schirm geerdet ca. 200 pF/m

Mechanische Eigenschaften

einmalige Biegung:

5 X Außendurchmesser,

wiederholte Biegungen:

20 X Außendurchmesser.

Anzahl Adern: 2, 3, 4, 6, 8
