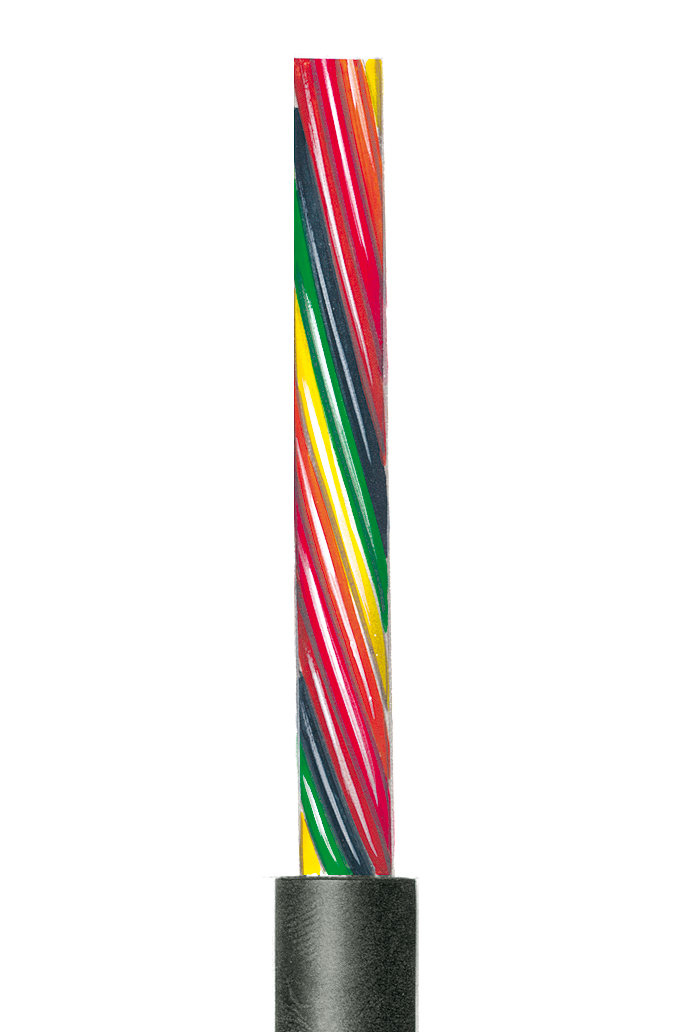

Flexible schwarze Steuerleitung, ungeschirmt AWG 20 UL 2464/1061

Artikelnummer: 2 x AWG 20 UL black

1,40
Exkl. 19% MWST.
Außendurchmesser: ca. 4,7 mm

Standardsteuerleitungen, flexible, farbige Adern, AWG 20, UL-approbiert, PVC-Außenmantel schwarz. Die Leitungen sind UV-resistent.
Netto Preis per 1m inkl. Cu
ab 1m
1,4000
ab 100m
0,9200
ab 500m
0,6900
ab 3000m
0,4600

Flexible schwarze Steuerleitung, ungeschirmt AWG 20 UL 2464/1061, 2 Adern

* Pflichtfelder

1,40
Exkl. 19% MWST.

Details

Aderaufbau:

Nach Style No.1061 und VDE 0881, Kupferlitze 7 x 0,32 mm Ø verzinnt = 0,56 mm²,
isoliert mit Semi-Rigid-PVC. Wandstärke der Isolierung 0,25 mm, Ø der isolierten Ader 1,5 mm.

Kennzeichnung der Adern:

Internationaler Farbcode

Verseilung:

Die Adern sind, beginnend mit der schwarzen Ader, im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt.
Dehnungsbrüche werden vermieden, weil die Leitungen keine stromführende Mittelader enthalten.

Außenmantel:

Matt-schwarz aus Spezial PVC. Farbe RAL 9005. Keine Drallmarkierungen.
Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, witterungsbeständig und ultraviolettresistent.
Die Wandstärke des Außenmantels steigt mit der Anzahl der Adern von 0,8 mm (2-adrig) allmählich auf 1,0 mm (18-adrig) an.

Temperaturbereich:

Wärmebeständig     105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern)
Kältebeständig       - 10°C Abrollen und Verlegen
                            - 30°C Lagern und Betrieb

Elektrische Eigenschaften:

  • Betriebsspannung:           300 V
  • Prüfspannung:               1500 V
  • Leiterwiderstand:           (20°C) 33Ω/km
  • Isolationswiderstand:     (20°C) ≥ 20 MΩ X km
  • Betriebskapazität:          Eine Ader gegen restliche Adern, ca. 200 pF/Meter

Mechanische Eigenschaften

einmalige Biegung:

5 X Außendurchmesser,

wiederholte Biegungen:

20 X Außendurchmesser.
