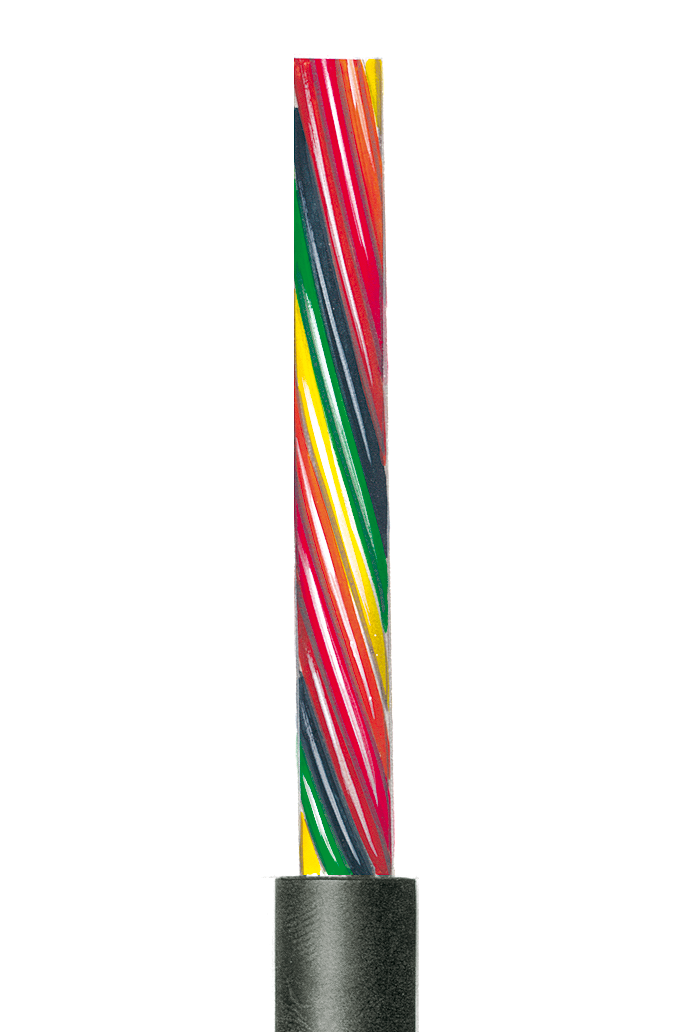

Flexible schwarze Steuerleitung, ungeschirmt AWG 30 UL 2464/1061

Datenblatt herunterladen

Menge Stückpreis
Ab 1 m
3,2000 €*
Ab 100 m
2,1600 €*
Ab 500 m
1,6200 €*
Ab 3000 m
1,0800 €*

Netto Preis per 1m inkl. Cu

m
3,2000 € Exkl. 19% MwSt.

Aderaufbau:

Nach Style No.1061 und VDE 0881, Kupferlitze 7 x 0,102 mm Ø verzinnt = 0,057 mm²,
isoliert mit Semi-Rigid-PVC. Wandstärke der Isolierung 0,25 mm, Ø der isolierten Ader 0,85 mm.

Kennzeichnung der Adern:

Internationaler Farbcode

Verseilung:

Die Adern sind, beginnend mit der schwarzen Ader, im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt.
Dehnungsbrüche werden vermieden, weil die Leitungen keine stromführende Mittelader enthalten.

Außenmantel:

Matt-schwarz aus Spezial PVC. Farbe RAL 9005. Keine Drallmarkierungen.
Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, witterungsbeständig und ultraviolettresistent.
Die Wandstärke des Außenmantels steigt mit der Anzahl der Adern von 0,8 mm (2-adrig) allmählich auf 0,9 mm (16-adrig) an.

Temperaturbereich:

Wärmebeständig     105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern)
Kältebeständig       - 10°C Abrollen und Verlegen
                            - 30°C Lagern und Betrieb

Elektrische Eigenschaften:

  • Betriebsspannung:           300 V
  • Prüfspannung:               1500 V
  • Leiterwiderstand:           (20°C) 354 Ω/km
  • Isolationswiderstand:     (20°C) ≥ 20 MΩ X km
  • Betriebskapazität:          Ader gegen Adern, ca. 65 pF/Meter
    Ader gegen Schirm, ca. 110 pF/m

Mechanische Eigenschaften

einmalige Biegung:

5 X Außendurchmesser,

wiederholte Biegungen:

20 X Außendurchmesser.

Anzahl Adern: 2, 3, 4, 6, 10, 12
