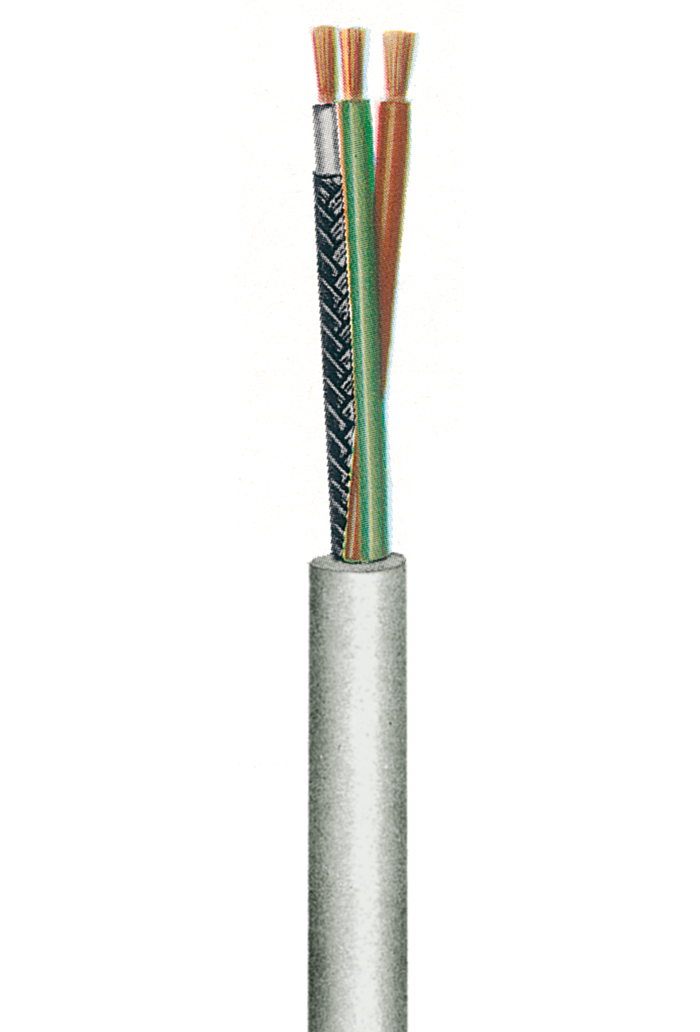

Flexible Steuerleitung, Abschirmung, LiY-LiYC-Y +1C 0,14
flexible Steuerleitungen, 0,14mm², PVC-isoliert, die weisse Ader je Leitung ist abgeschirmt, Adern und Schirmungen sind CU-verzinnt, PVC-Mantel, grau
Artikel steht im Abverkauf!
Anzahl | Stückpreis |
---|---|
Ab 1 m |
1,1500 €*
|
Ab 100 m |
0,7800 €*
|
Netto Preis per 1m inkl. Cu
Verwendung
insbesondere als Mikrofonleitung; als Steuerleitung dann, wenn eine Ader gegen elektrische Störungen geschützt sein soll.
Aderaufbau
Geschirmte 1. (weiße) Ader: Leiter Kupfer verzinnt 18 x 0,10 ø = 0,14 mm².
PVC-Isolation weiß mit 0,30 mm Wandstärke = 1,1 mm Außen-ø;
überlappende Hostaphanfolie 0,02 mm ø. C-Schirm aus verzinnten
Kupferdrähten 0,10 mm ø, 4-fach, optische Bedeckung 95 %,
Querschnitt des Schirms 0,5 mm². Überlappende Hostaphanfolie.
Gesamt-ø der abgeschirmten Ader 1,7 mm.
Ungeschirmte Adern: Leiter Kupfer verzinnt 18 x 0,10 mm ø = 0,14 mm².
PVC-Isolation 0,30 mm Wandstärke. Aderfarbe: 2. Ader br, 3. gn, 4. ge,
5. gr,
Außen-ø der nicht geschirmten Adern 1,1 mm.
Gesamtaufbau:
Die Adern sind, beginnend mit der 1. weißen Ader, im Uhrzeigersinn verseilt.
Den Abschluß bildet der PVC-Außenmantel hellgrau RAL 7032 mit einer Wandstärke von ca. 0,7 mm.
Technische Daten
Temperaturbereich -10°C ... 80°C. Isolationswiderstand mindestens 20 MΩ x km (20°C). Leiterwiderstand max. 131 Ω/km.
Belastbar bis 1,5 A (Umgebungstemperatur 25°C). Betriebsspannung max. 350 V, Prüfspannung 1200 V.
Kapazität der abgeschirmten Ader ca. 300 pF/m (Ader/Schirm) bei 1 kHz.
Anzahl Adern: | 3, 4, 5 |
---|---|
Farbe: | grau |
