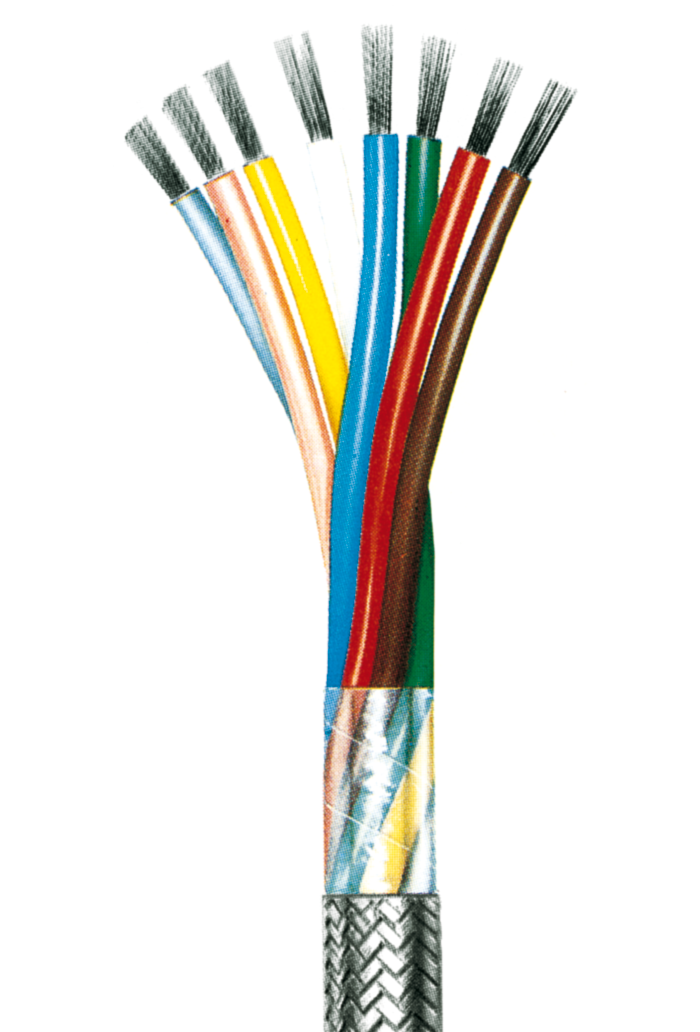

LiYCY ... x 0,50/55 transparent
Standardsteuerleitungen, flexible, farbige Adern, 0,50mm², geschirmt, PVC-Außenmantel transparent
Anzahl | Stückpreis |
---|---|
Ab 1 m |
10,4000 €*
|
Ab 100 m |
6,9600 €*
|
Ab 500 m |
5,2200 €*
|
Ab 3000 m |
3,4800 €*
|
Netto Preis per 1m inkl. Cu
Aufbaudaten
Verzinnte feindrähtige Kupferlitze (16 x 0,20 mm) je Ader.
Aderisolierung aus thermoplastischem PVC-Kunststoff;
Zweitfarbe: abriebfeste Farbringe.
Ader-Ø 1,8 mm ± 0,05 mm. Die Adern sind nach der VDE-Vorschrift 0812 gefertigt. 2 bis 32 Adern sind zum Kabel verseilt.
Farbfolge der Adern von innen beginnend im Uhrzeigersinn mit der Nr. 1 (weiß). Der Kabelstrang ist mit transparenter Polyesterfolie, ca. 40% überlappend, bedeckt.
Es folgt das Abschirmgeflecht aus verzinnten Kupferdrähten, optische Bedeckung ca. 85%.
Den Abschluß bildet der transparente Außenmantel aus thermoplastischem PVC-Kunststoff;
Wandstärke von 0,6 mm auf 1,2 mm mit der Anzahl der Adern steigend.
Die für die Isolierungen verwendeten PVC-Mischungen sind weitgehend öl- und benzinbeständig.
Elektrische und thermische Eigenschaften bei 20°C:
Leiterwiderstand max. 40,1 Ω/km
Isolationswiderstand ≥ 20 MΩ x km
Kapazität bei 1 kHz Ader/Ader, Schirm geerdet 120 pF/m.
Je nach Verseilaufbau ergeben sich Kapazitätsabweichungen
bis zu +/- 20%.
Betriebsspannung max . 350 Volt; Prüfspannung 2000 Volt (Ader/Ader); 1500 Volt (Ader/Schirm).
Belastbarkeit max. 6 A (Umgebungs-Temp. 25°).
Temperaturbereich
- 10°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)
Anzahl Adern: | 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 24, 32 |
---|
