LiYY ... x 0,38/33 grau
Standardsteuerleitungen, flexible, farbige Adern, 0,38mm², PVC-Außenmantel grau RAL 7032
Anzahl | Stückpreis |
---|---|
Ab 1 m |
2,0000 €*
|
Ab 100 m |
1,3000 €*
|
Ab 500 m |
0,9800 €*
|
Ab 3000 m |
0,6500 €*
|
Netto Preis per 1m inkl. Cu

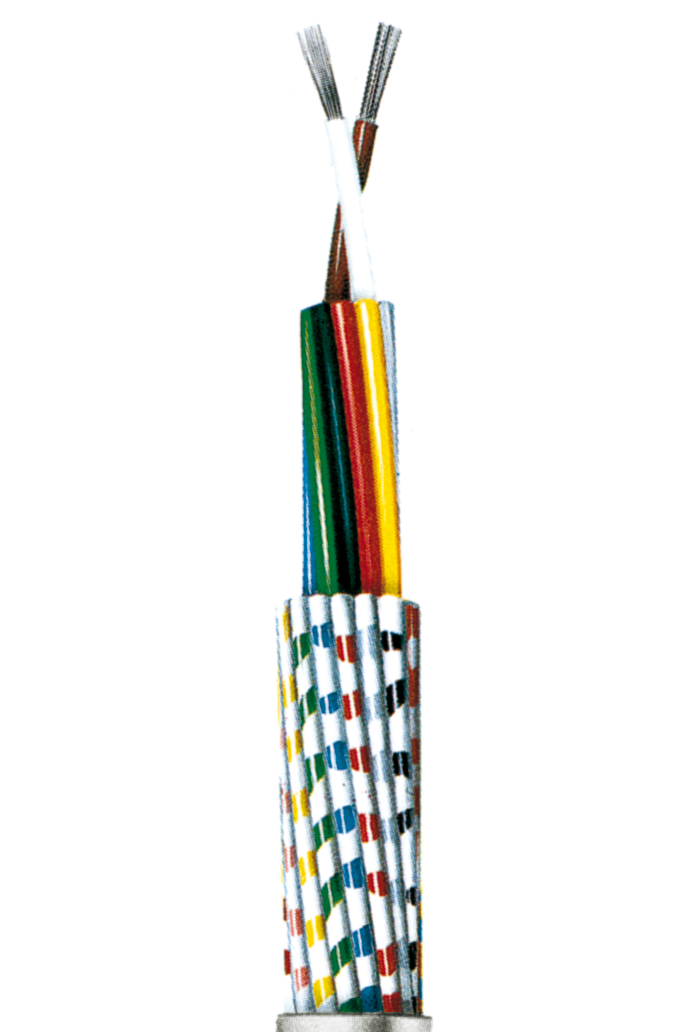

Aufbaudaten
Verzinnte feindrähtige Kupferlitze (19 x 0,16 mm) je Ader.
Aderisolierung aus thermoplastischem PVC-Kunststoff;
Zweitfarbe: abriebfeste Farbringe.
Ader-Ø 1,6 mm ± 0,05 mm. Die Adern sind nach der VDE-Vorschrift 0812 gefertigt und zum Kabel verseilt.
Farbfolge der Adern von innen beginnend im Uhrzeigersinn mit der Nr. 1 (weiß). Den Abschluß bildet der Außenmantel aus
thermoplastischem PVC-Kunststoff, Mantelfarbe hellgrau nach RAL 7032;
Wandstärke von 0,6 mm auf 1,0 mm mit der Anzahl der Adern steigend.
Die für die Isolierungen verwendeten PVC-Mischungen sind weitgehend öl- und benzinbeständig.
Elektrische und thermische Eigenschaften bei 20°C:
Leiterwiderstand max. 49 Ω/km
Isolationswiderstand ≥ 20 MΩ x km
Kapazität bei 1 kHz ca. 160 pF/m (Ader/Ader in gleicher Lage bzw.
im Kern). Je nach Verseilaufbau ergeben sich Kapazitätsabweichungen
bis + 50%.
Betriebsspannung max . 350 Volt; Prüfspannung 2000 Volt (Ader/Ader).
Belastbarkeit max. 4 A (Umgebungs-Temp. 25°).
Temperaturbereich
- 10°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)
Anzahl Adern: | 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 24, 32 |
---|
