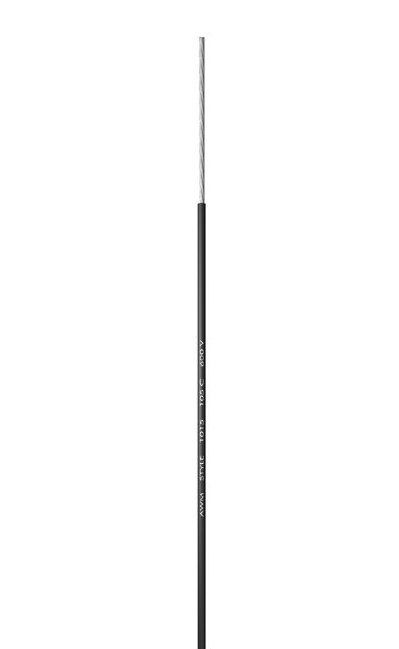

Kupferlitze approbiert UL 1015/TEW
Artikelnummer:
AWM-AWG 16/19-1015 TEW
Ø der isolierten Litze: ca. 3,28 mm
max. Leiterwiderstand per km bei 20°C: ----> 16 Ω
US-amerikanische (Style 1015), bzw. kanadische (TEW) Approbation, verzinnte Schaltlitzen mit PVC-Isolation, AWG 20 bis AWG 10; 7-drähtig, 19-drähtig, 37-drähtig
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Aufbaudaten
verzinnte Kupferlitze 19 x 0,29 mm Ømax. Leiterwiderstand per km bei 20°C: ----> 16 Ω
US-amerikanische (Style 1015), bzw. kanadische (TEW) Approbation, verzinnte Schaltlitzen mit PVC-Isolation, AWG 20 bis AWG 10; 7-drähtig, 19-drähtig, 37-drähtig
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Menge | Stückpreis |
---|---|
Ab 1 m |
0,5000 €*
|
Ab 100 m |
0,5000 €*
|
Ab 600 m |
0,4000 €*
|
Ab 4500 m |
0,3000 €*
|
Netto Preis per 1m inkl. Cu
technische Details
Betriebsspannung: 600 V
Prüfspannung: 5000 V = AWG 20/7 + AWG 20/19
Prüfspannung: 6000 V = AWG 18/19 + AWG 16/19
Prüfspannung: 7500 V = AWG 14/19, AWG 14/37, AWG 12/19, AWG 12/37 + AWG 10/37
Betriebstemperatur: 105°C
Wandstärke der Isolation: ca. 0,8 mm
Mechanische Eigenschaften:
einmalige Biegung = 5 x Außendurchmesserwiederholte Biegung = 10 x Außendurchmesser
Aufmachung: | Ringe (100 Meter), Spulen (305 Meter) |
---|---|
Farbe: | blau, braun, gelb, grün, orange, rot, schwarz, weiß |
Querschnitt: | 0,56 (AWG 20), 0,61 (AWG 20), 0,93 (AWG 18), 1,30 (AWG 16), 1,90 (AWG 14/19), 2,37, 3,20 (AWG 12), 3,35, 5,37 |
