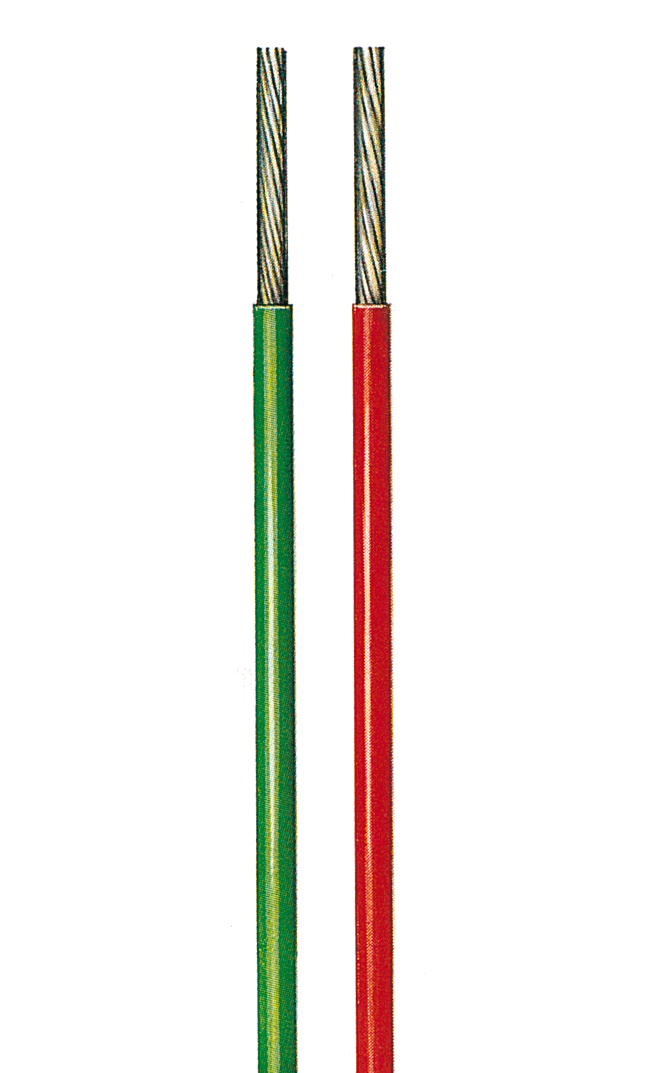

Kupferschaltlitze verzinnt MSR / TSR, Termi-Point [Ringe]

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
0,3600 €*
Ab 100 m
0,2660 €*

Netto Preis per 1m inkl. Cu

m
0,3600 € Exkl. 19% MwSt.

Temperaturbereich:

-20 ...+90°C (dauernd)

+120°C (24 Stunden)

-40°C (fest verlegt)

Isolierung

halbhartes (≥95 Shore A) Semi-Rigid-(SR-)PVC

Leiter:

Kupferlitze verzinnt

Erläuterung der Bestellbezeichnungen:

M = max. Betriebsspannung = 300 V
T = max. Betriebsspannung = 600 V
SR = Semi-Rigid-Isolierung
22-24-20 = AWG-Zahl
7 = Anzahl der Kupferdrähte
30-32-28 = AWG-Zahl eines Drahtes

Schneid - Klemm - Technik ( IDC )

Die Schneid-Klemm-Technik ( IDC = Insulation Displacement Connection ) ist eine lötfreie Anschlußtechnik. Bei diesem Verfahren wird in einem Arbeitsgang die Isolierung durchschnitten und gleichzeitig in den U- oder V- förmigen Kontakt geklemmt.
Das Abisolieren und Vorverzinnen des Leiters entfällt.
Um eine einwandfreie Verbindung zu erhalten, können nur sauber verseilte Litzen, 7- oder 19-drähtig wie nach VDE 0881,verwendet werden. Die herkömmlichen gewürgten Litzen nach VDE 0812 sind nicht geeignet.

Beim Durchschneiden der Isolierung dürfen keine PVC-Rückstände zwischen dem Kontakt und dem Leiter auftreten. Dies setzt eine Härte der Isolierung von ≥95 Shore A voraus.

Die hervorragenden Eigenschaften der SR-PVC-Isolierung für die Schneid-Klemm- Verbindungen sind hohe Kerbfestigkeit, geringes Schrumpfungsverhalten sowie hohe Zugfestigkeit und Dehnung.

Die 100 m-Ringe sind unverwirrbar kartonverpackt

Aufmachung: Ringe (100 Meter)
Farbe: blau, braun, gelb, grau, grün, orange, rot, schwarz, violett, weiß
Querschnitt: 0,22 (AWG 24), 0,34 (AWG 22), 0,56 (AWG 20)
