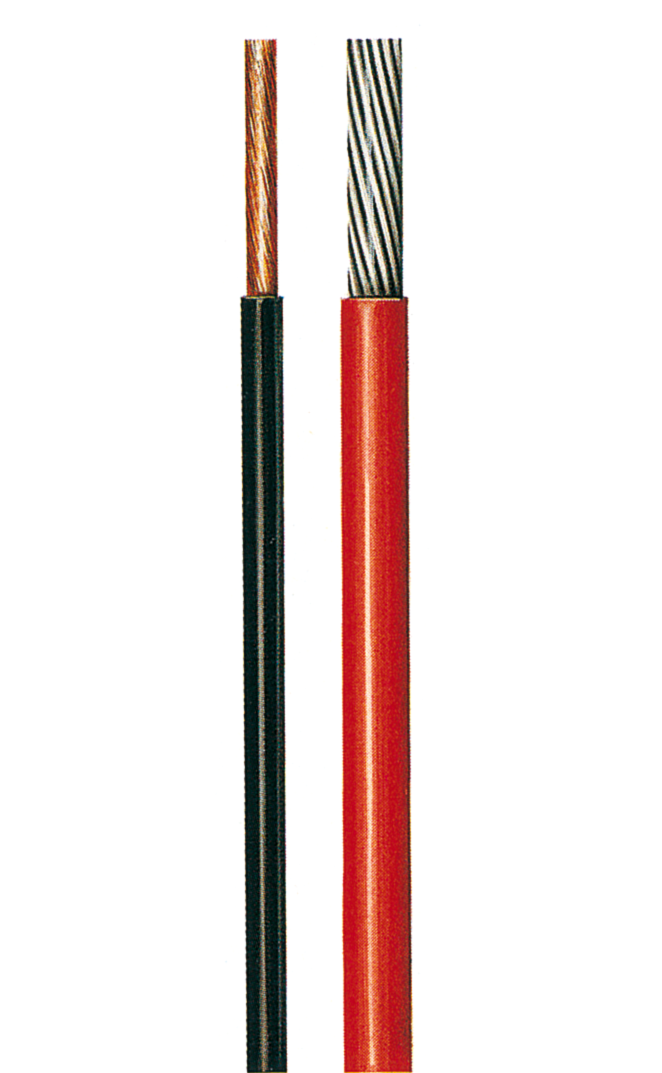

Kupferschaltlitzen, verzinnt, silikonisoliert, Si-Li

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
1,1000 €*
Ab 100 m
0,7200 €*
Ab 500 m
0,5400 €*
Ab 5000 m
0,3600 €*

Netto Preis per 1m inkl. Cu

m
1,1000 € Exkl. 19% MwSt.

Aufbaudaten

Litzenaufbau:

16 x 0,20 mm verzinnt

Leiterwiderstand:

0,15 mm² = 122 Ω/km
0,20 mm² = 92 Ω/km
0,50 mm² = 37 Ω/km

0,15 mm² = belastbar bis max. 1,5 A
0,20 mm² = belastbar bis max. 2 A
0,50 mm² = belastbar bis max. 5 A

Wandstärke:

0,15 mm² = 0,25 mm
0,20 mm² = 0,5 mm
0,50 mm² = 0,45 mm

Betriebsspannung:

0,15 mm² = max. 150 V
0,20 mm² = max. 300 V
0,50 mm² = max. 500 V

Prüfspannung:

2000 V

Elektrische Eigenschaften: Dielektrischer Verlustwinkel ca. 5 x 10-3, Dielektrizitätskonstante ca. 2-3.

Hitzebeständig:  Dauertemperatur 180°C, kurzzeitig bis zu 220°C.

Kältebeständigkeit: Dauertemperatur - 50°C, kurzzeitig bis zu - 60°C.
                                 ohne Verminderung der kautschukelastischen Eigenschaften

Aufmachung: Ringe (100 Meter)
Farbe: blau, braun, gelb, gelb/grün, grau, rot, schwarz, weiß
Querschnitt: 0,50, 0,75, 1,00, 1,50, 2,50, 4,00, 6,00, 10,00, 16,00
