Li2Y(C)H-C11Y AWG 24 schwarz

Menge Stückpreis
Ab 1 m
6,3000 €*
Ab 100 m
4,2000 €*
Ab 500 m
3,1500 €*
Ab 3000 m
2,1000 €*

Netto Preis per 1m inkl. Cu

m
6,3000 € Exkl. 19% MwSt.

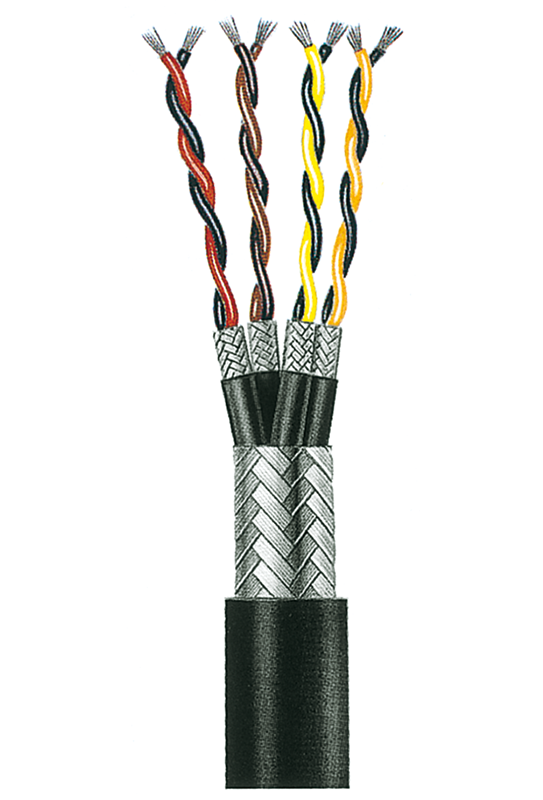

Aufbaudaten

Leiter aus verzinnter feinstdrähtiger Kupferlitze 7 x 0,203 mm Ø
Isolierhülle der Adern aus PE farbig, die Zweitfarbe ist abriebfest in Farbringen aufgebracht.
Ø der Kupferlitze je Ader = 0,6 mm, Wandstärke der Isolierung = 0,3 mm.
Ø der isolierten Ader = 1,2 mm
Jeweils 2 Adern sind eng zum Paar verseilt, Schlaglänge 20 mm, also 50 Verseilschläge je Meter.
Der Kabelstrang ist mit einer Lage glasklarer Polyesterfolie (15 x 0,019 mm) umwickelt. Über der Folie liegt die Paarabschirmung; durch das Geflecht verzinnter Kupferdrähte wird eine optische Bedeckung von 75 % erreicht. Über der Elementabschirmung (1 Paar + Schirm) liegt der Elementmantel aus einer Spez.-Polymermischung;
ø eines Elementpaares = 3,7 mm.
Die Elemente sind in Lagen verseilt, mit Spez.-Folie bandagiert und mit einem Geflecht aus verzinnten Kupferdrähten ( ca. 85% Bedeckung ) abgeschirmt und mit Spez. PUR, Farbe schwarz matt, ummantelt.

Elektrische und thermische Eigenschaften bei 20°C:

Leiterwiderstand ca. 92 Ω/km
Isolationswiderstand jeder Ader: ≥ 2000 M Ω x km
Temperaturbereich
- 10°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)

Anzahl Adern: 2, 4, 6, 8
