LiYY 0,14 grau (RAL 7032)

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
0,8500 €*
Ab 100 m
0,5800 €*
Ab 500 m
0,4400 €*

Netto Preis per 1m inkl. Cu

m
0,8500 € Exkl. 19% MwSt.

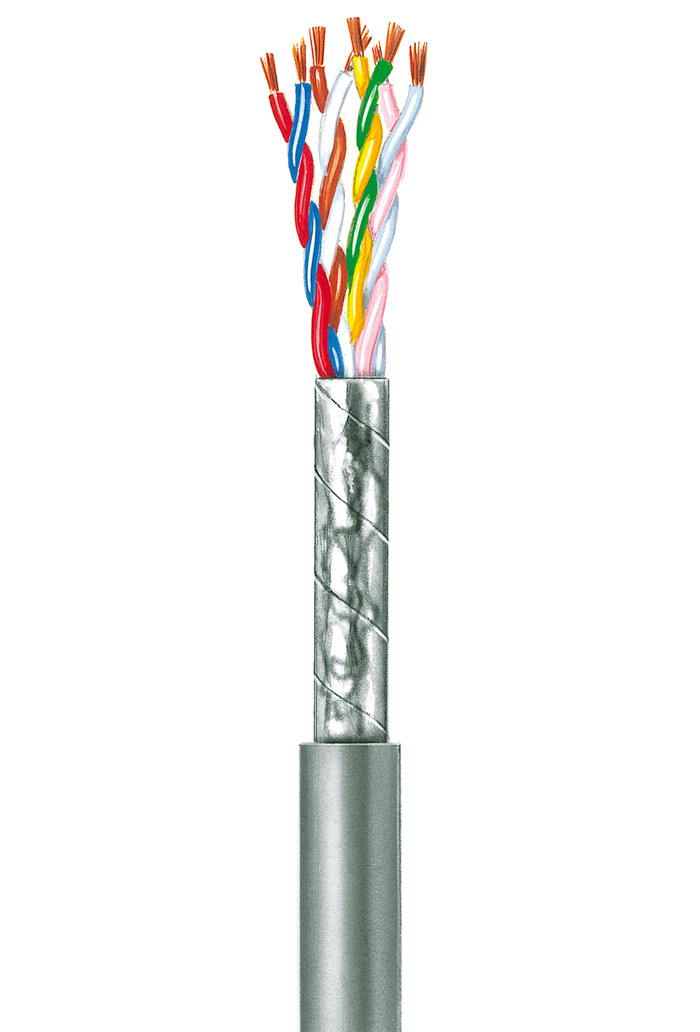

Aufbaudaten

Leiter und Qerschnitt: blanke, feindrähtige Kupferlitze 18 x 0,10 mm = 0,14 mm²
Isolierhülle der Adern: PVC-farbig, die Zweitfarbe ist abriebfest in Farbringen aufgebracht.
Ader-Ø 1,05 +/- 0,05 mm
Verseilung: 2 Adern sind eng zum Paar verseilt, Schlaglänge 20 mm, also 50 Verseilschläge je Meter.
Bewicklung: eine Lage Isolierfolie auf Polyester-Basis.
Gesamtabschirmung: Geflecht aus verzinnten Kupferdrähten mit ca. 85% optischer Bedeckung und Beilauflitze aus 18 x 0,10 mm.
Mantel: PVC hellgrau RAL 7032, Mantelwandstärke 0,80 mm, ab 24-paarig 1,0 mm. Migrationsfest

Elektrische und thermische Eigenschaften bei 20°C:

Leiterwiderstand max. 135 Ω/km
Isolationswiderstand: ≥ 20 M Ω x km (gemessen nach 24 Std. Lagerung im Wasser)
Temperaturbereich
- 10°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)
Wellenwiderstand ca. 70 Ω/km

Anzahl Adern: 4, 8, 16, 24, 48, 64
