Ölbeständige Starkstrom-(500 V) Steuerleitung H05VV5-F-JZ 1,0
Artikelnummer:
HO5VV5-F-JZ 4 X 1,0 gray
Außendurchmesser: ca. 7,9 mm
Starkstromleitungen mit Ziffernaufdruck und Schutzleiter, 1,0mm², Mantel grau RAL 7001, ölbeständig
Starkstromleitungen mit Ziffernaufdruck und Schutzleiter, 1,0mm², Mantel grau RAL 7001, ölbeständig
Artikel steht im Abverkauf!
Datenblatt herunterladen
| Menge | Stückpreis |
|---|---|
| Ab 1 m |
0,8500 €*
|
| Ab 100 m |
0,5800 €*
|
| Ab 500 m |
0,4400 €*
|
Netto Preis per 1m inkl. Cu
Besonders flexible Steuerleitungen,
Typ H05VV5-F (Nachfolge von NYSLYÖ).
Mantel ölbeständig aus PVC YM5 nach VDE 0207 Teil 5
NORM/Standard bzw. in Anlehnung an VDE 0207, 0281 Teil 13,
0293, 0295, 0472, 0473, EN 60811.
Bevorzugte Anwendung
In trockenen und in feuchten Räumen als festverlegte oder bewegliche
Steuer- oder Kraftleitung, im Maschinen-, Werkzeugmaschinen- und Aufzugbau,
in Heiz- und Klimaanlagen, in Kühlmaschinen, Büromaschinen und bei
Montagebändern und Fertigungsstraßen.

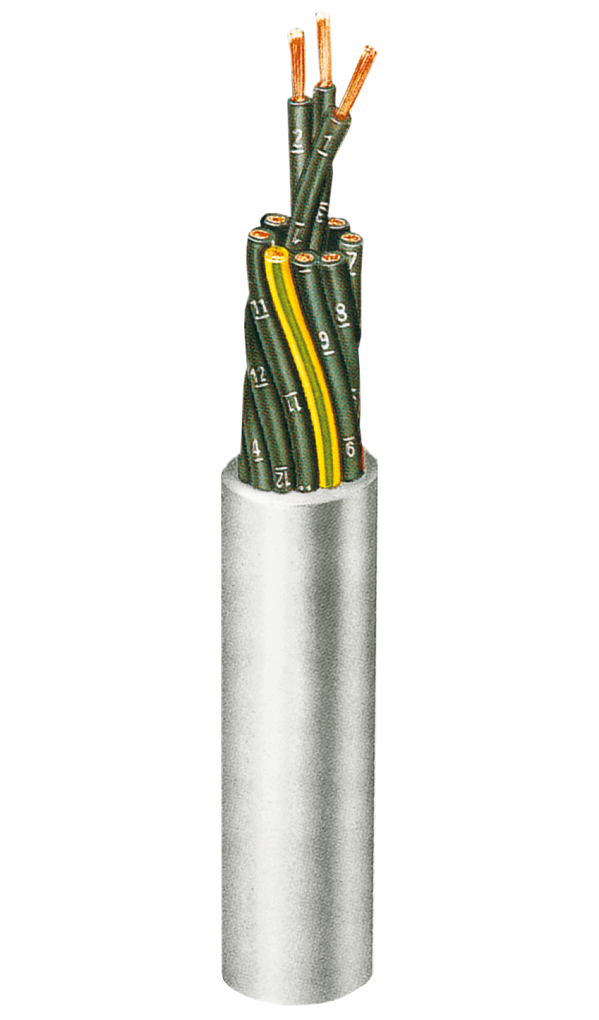

Leitungsaufbau
Adern schwarz, gekennzeichnet mit weißen Zahlen,
Schutzleiter grün-gelb längsgestreift in der Außenlage, Mantel grau RAL 7001.
Elektrische und technische Eigenschaften
Temperaturbereich
- 5°C bis + 70°C bewegt
- 30°C bis + 70°C ruhend
| 0,75 mm² | 1,0 mm² | 1,5 mm² | 2,5 mm² | |
| Betriebsspannung max. | 500 V | 500 V | 500 V | 500 V |
| Prüfspannung Ader/Ader | 3000 V | 3000 V | 3000 V | 3000 V |
| Strom max. (25°C U/Temp.) | 13 A | 16 A | 20 A | 27 A |
| Wandstärke der Aderisolation in mm | 0,6 | 0,6 | 0,7 | 0,8 |
| Aderdurchmesser mm | 2,4 | 2,6 | 3,0 | 3,8 |
|
Leiterwiderstand max. Ohm/km (20°C) |
26 | 19,5 | 13,3 | 8 |
| Isol. Widerstand MOhm x km (20°C) | 20 | 20 | 20 | 20 |
| Biegeradius (20°C) | 10 x Ø | 10 x Ø | 10 x Ø | 10 x Ø |
| Anzahl Adern: | 3, 4, 5, 18 |
|---|
