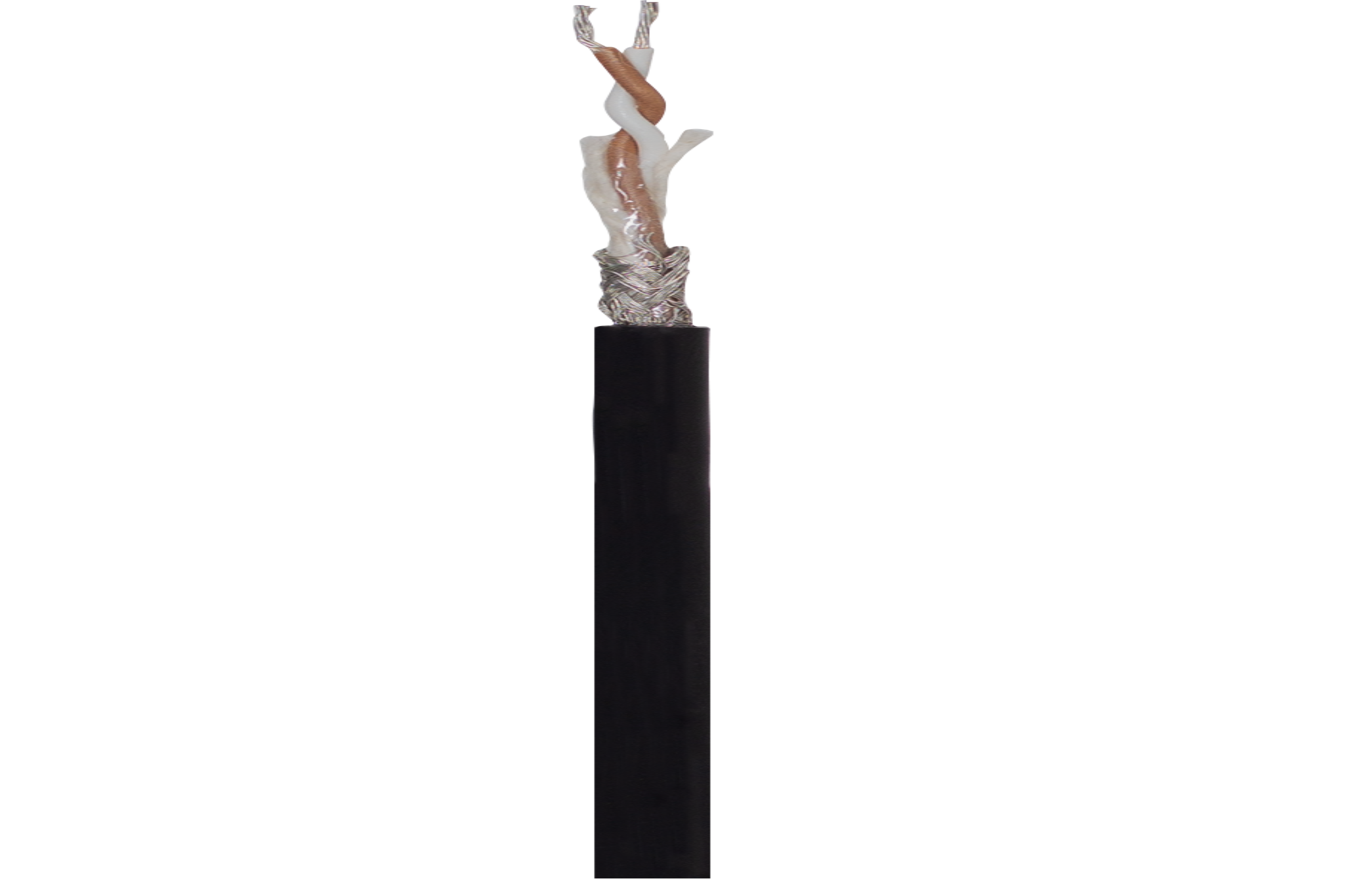

Verbindungsleitungen für Meß-, Steuer- und Regeltechnik.
Gute Beständigkeit gegen Säuren, Lösungsmittel, Treibstoff / Diesel bei 85°C, Wasser, Öle und Fette, UV-beständig.

Technische Daten für Querschnitt 0,14 mm², 0,34 mm², 0,50 mm²

Kupferlitze verzinnt
0,14 mm² = 7 x 0,16 mm = Aderdurchmesser: 1,00 ± 0,05 mm
0,34 mm² = 43 x 0,10 mm = Aderdurchmesser: 1,40 ± 0,05 mm
0,50 mm² = 28 x 0,15 mm = Aderdurchmesser: 1,60 ± 0,05 mm
Isolierhülle der Adern
halogenfreies, flammwidriges, thermoplastisches Compound (TPC, 13Y)
Shorehärte (D) 62 ± 3
Außenmantel
halogenfreies, flammwidriges, thermoplastisches Compound (TPC, 13Y)
Shorehärte (D) 55 ± 3
Aderfarben
jeweils weiß und braun
Geschirmte Ausführung
Geflecht aus verzinnten Kupferdrähten, optische Bedeckung ≥ 85% ± 5%
Kennzeichnung
weiße Bedruckung auf dem glänzend schwarzen Außenmantel (ähnlich RAL 9005):
Metrofunk und jeweilige Artikelbezeichnung
Betriebsspannung
max. 300 V
Temperaturbereich
in Ruhe - 50°C bis + 125°C
in Bewegung - 30°C bis + 125°C
kurzfristig +150°C möglich bei verkürzter Lebensdauer (max. 3000 h)
Biegeradius
0,14 mm², 0,34 mm², 0,50 mm²:
einmalig: 10 x Außen-ø
mehrmalig: 18 x Außen-ø
Prüfspannung
Ader / Ader > 2 kV
Ader / Schirm > 1 kV
bei 50 Hz eff. über 1 Minute
Die Leitungen sind flammwidrig nach VDE 0482-332-1-2 / IEC 60332-1-2
