P x AWG 20 C UL schwarz

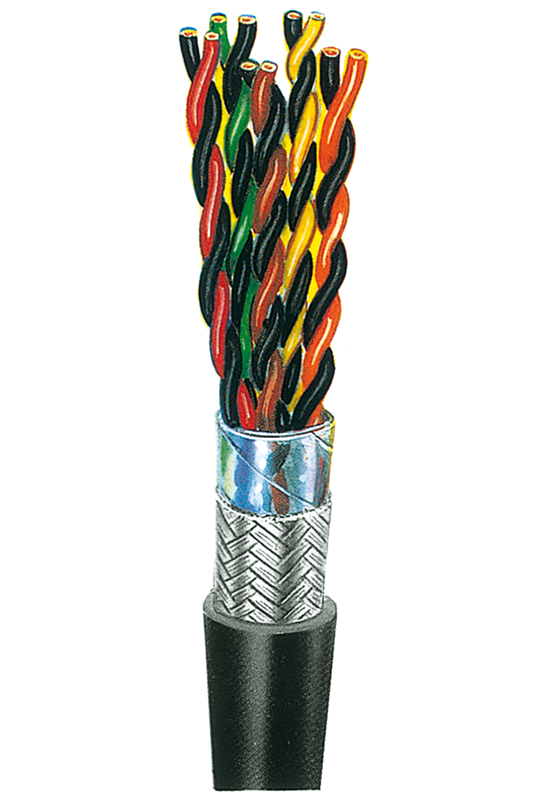

Steuerleitungen mit 7-drähtiger Litze 0,56mm² (AWG 20), speziell für Schneid-Klemm-Technik (IDC), 1 bis 12 Paare, geschirmt, Mantel schwarz. Die Leitungen sind UV-resistent.
Anzahl | Stückpreis |
---|---|
Ab 1 m |
10,0000 €*
|
Ab 100 m |
6,7200 €*
|
Ab 500 m |
5,0400 €*
|
Ab 3000 m |
3,3600 €*
|
Netto Preis per 1m inkl. Cu
Aufbaudaten
Verseilung: Jeweils zwei Adern sind zum Paar verseilt, die Paare sind (beginnend mit den Farben
schwarz/braun) im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt. In der
Außenlage wird kein Füllmaterial verwendet.
Wandstärke der Isolierung 0,25 mm, ø der isolierten Ader 1,5 mm
Schlaglänge der Paare: ca. 38 mm
Bewicklung und Abschirmung: Die verseilten Paare sind gemeinsam mit einer transparenten
Kunststoffolie überlappend umwickelt und mit einem dichten Geflecht aus verzinnten
Kupferdrähten, optische Bedeckung ≥ 85%, abgeschirmt. Zusätzlich ist, in Kontakt mit der Abschirmung
, eine Beilauflitze aus verzinnten Kupferdrähten (7 x 0,32 mm ø) enthalten.
Außenmantel: Aus Spezial-PVC. Farbe schwarz wie RAL 9005. Keine Drallmarkierungen.
Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, wärme- und
kältebeständig.
Die Wandstärke des Außenmantels: 1-paarig = 0,8 mm, alle anderen 1,0 mm.
Temperaturbereich:
Wärmebeständig 105°C nach DIN ISO 6722 (Außenmantel)
80°C (Adern)
Kältebeständig - 10°C Abrollen und Verlegen
- 30°C Lagern und Betrieb
Elektrische und thermische Eigenschaften:
Betriebsspannung 300 Volt,
Prüf-Spannung 1500 Volt.
Leiterwiderstand (20°C) 34,6 Ω/km.
Isolationswiderstand (20°C) 153 MΩ x km.
Betriebskapazität Ader/Ader, Schirm
geerdet ca. 108 pF/m.
Mechanische Eigenschaften:
einmalige Biegung 5 X Außendurchmesser,wiederholte Biegungen 20 X Außendurchmesser.
Anzahl Adern: | 2, 4, 6, 8, 12, 16, 24 |
---|
