P x AWG 22 C UL schwarz

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
4,9000 €*
Ab 100 m
3,2600 €*
Ab 500 m
2,4500 €*
Ab 3000 m
1,6300 €*

Netto Preis per 1m inkl. Cu

m
4,9000 € Exkl. 19% MwSt.

Aufbaudaten

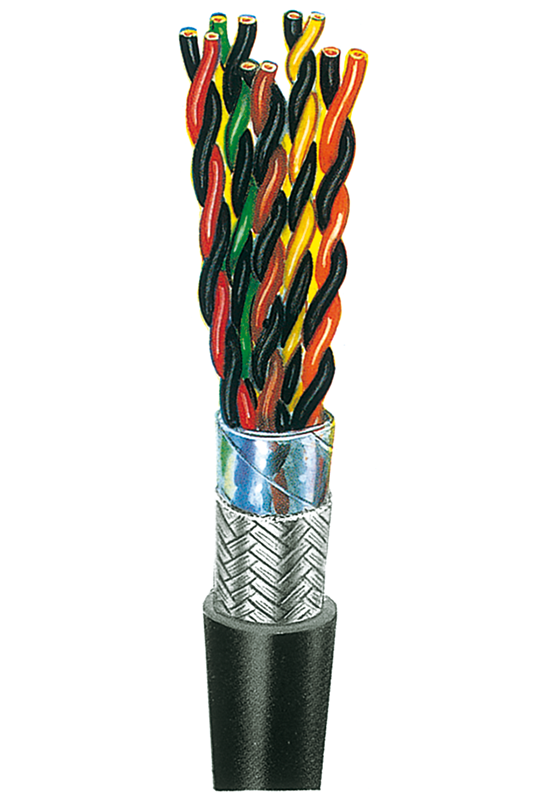

Verseilung: Jeweils zwei Adern sind zum Paar verseilt, die Paare sind (beginnend mit den Farben schwarz/braun) im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt. In der Außenlage wird kein Füllmaterial verwendet.
Wandstärke der Isolierung 0,25 mm, ø der isolierten Ader 1,3 mm
Schlaglänge der Paare: ca. 33 mm
Bewicklung und Abschirmung: Die verseilten Paare sind gemeinsam mit einer transparenten Kunststoffolie überlappend umwickelt und mit einem dichten Geflecht aus verzinnten Kupferdrähten, optische Bedeckung ≥ 85%, abgeschirmt. Zusätzlich ist, in Kontakt mit der Abschirmung , eine Beilauflitze aus verzinnten Kupferdrähten (7 x 0,25 mm ø) enthalten.
Außenmantel: Aus Spezial-PVC. Farbe schwarz wie RAL 9005. Keine Drallmarkierungen. Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, wärme- und kältebeständig.
Die Wandstärke des Außenmantels: 1-paarig = 0,8 mm, alle anderen 1,0 mm.

Temperaturbereich:

Wärmebeständig 105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern)
Kältebeständig - 10°C Abrollen und Verlegen - 30°C Lagern und Betrieb

Elektrische und thermische Eigenschaften:

Betriebsspannung 300 Volt,
Prüf-Spannung 1500 Volt.
Leiterwiderstand (20°C) 55 Ω/km.
Isolationswiderstand (20°C) 153 MΩ x km.
Betriebskapazität Ader/Ader, Schirm geerdet ca. 100 pF/m.

Mechanische Eigenschaften:

einmalige Biegung 5 X Außendurchmesser,
wiederholte Biegungen 20 X Außendurchmesser.
Anzahl Adern: 2, 4, 6, 8, 12, 16
