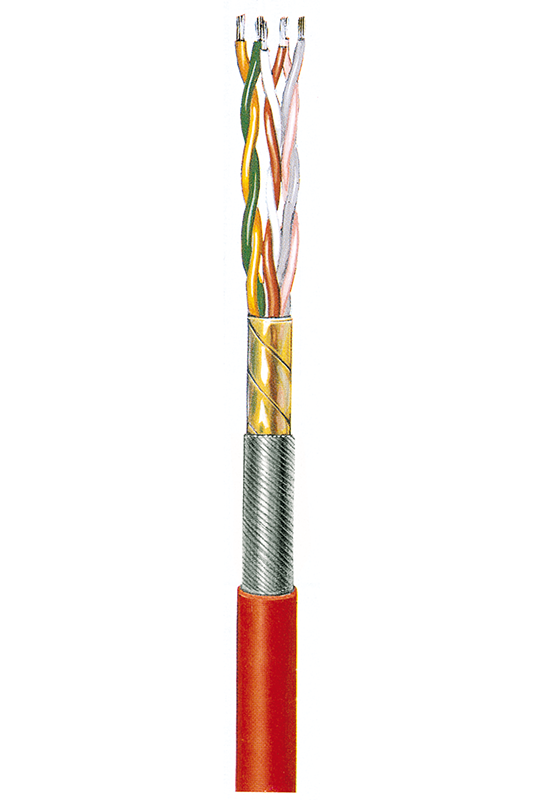

Verbindungsleitung, geschirmt, silikonisoliert ASS-paarig 0,14
Besondere Merkmale: halogenfreie, hochflexibele, hitze- und kältebestädige Steuerleitungen, paarig verseilt 1 bis 4-paarig. Verseilung der Adernpaare eng mit ca. 25 Verseilschlägen je Meter. Bewicklung des Kabelstranges überlappend mit halogenfreier, hitzebeständiger Spezialfolie, Gesamtabschirmung.
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
24,5000 €*
|
| Ab 100 m |
16,3400 €*
|
| Ab 500 m |
12,2500 €*
|
| Ab 3000 m |
8,1700 €*
|
Netto Preis per 1m inkl. Cu
Besondere Merkmale
halogenfrei, hochflexibel, hitze- und kältebeständig, paarweise bzw. adrig verseilt, Gesamtabschirmung.
Aufbaudaten
hochflexibler Leiter 0,14 mm²: 72 x 0,05 (= ø max. 0,5 mm)
aus verzinnter, feinsträhtiger Kupferlitze
Isolierhülle der Adern: Silikon
Wandstärke der Isolation: 0,45 mm
Ader-Ø über der Isolierung 0,14 mm²: 1,4 mm ± 10 %
Farbfolge
bei paarweiser Verseilung
1. Paar weiß und braun
2. Paar grün und gelb
3. Paar grau und rosa
4. Paar blau und rot
0,14 mm²: mit ca. 40 Verseilschlägen je m
Bewicklung des Kabelstranges überlappend mit halogenfreier, hitzebeständiger Spezialfolie, 25/1000 mm dünn.
Gesamtabschirmung durch Umseilung mit verzinnten Kupferdrähten mit einem Ø von 0,127 mm. Optische Bedeckung ≥ 90%.
Außenmantel Silikon, selbstverlöschend, UV-beständig.
Mantelfarbe rot, ähnlich RAL 3000.
Elektrische und thermische Eigenschaften bei 20°C
Leiterwiderstand 0,14 mm²: max. 143 Ω/km
Isolationswiderstand ≥ 1200 M Ω x km
Betriebsspannung max. 300 V
Prüfspannung Ader + Ader/Schirm bei 50 Hz, 1 min. = 1500 V
Belastbarkeit bei U/Temp. 25 °C: 0,14 mm²: max. 6 A
Temperaturbereich - 50°C bis + 180°C
| Anzahl Adern: | 2, 4, 6, 8 |
|---|
