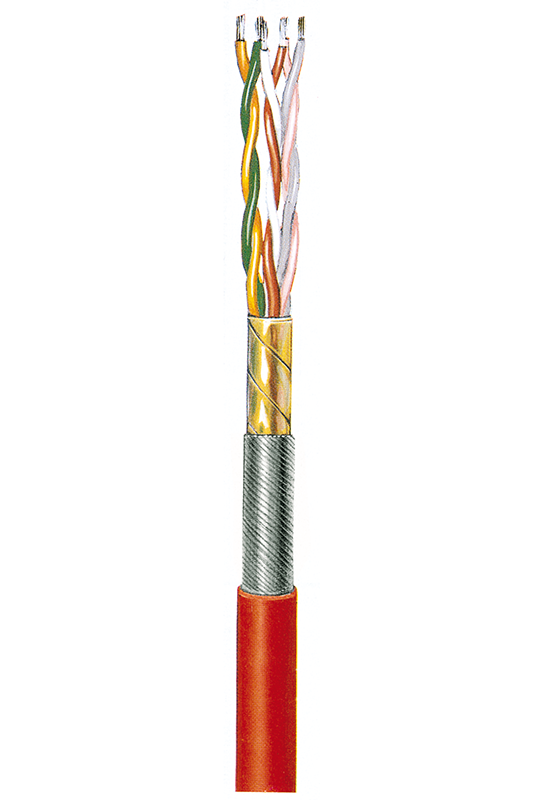

Verbindungsleitung, geschirmt, silikonisoliert ASS-paarig 0,50

Datenblatt herunterladen

Anzahl Stückpreis
Ab 1 m
30,4000 €*
Ab 100 m
20,2400 €*
Ab 500 m
15,1800 €*
Ab 3000 m
10,1200 €*

Netto Preis per 1m inkl. Cu

m
30,4000 € Exkl. 19% MwSt.

Besondere Merkmale

halogenfrei, hochflexibel, hitze- und kältebeständig, paarweise bzw. adrig verseilt, Gesamtabschirmung.

Aufbaudaten

hochflexibler Leiter 0,50 mm²: 129 x 0,07
aus verzinnter, feinsträhtiger Kupferlitze
Isolierhülle der Adern: Silikon
Wandstärke der Isolation: 0,45 mm
Ader-Ø über der Isolierung 0,50 mm²: 1,9 mm ± 10 %

Farbfolge
bei paarweiser Verseilung
1. Paar weiß und braun
2. Paar grün und gelb
3. Paar grau und rosa
4. Paar blau und rot

Verseilung der Aderpaare eng bei:
0,50 mm²: mit ca. 25 Verseilschlägen je m

Bewicklung des Kabelstranges überlappend mit halogenfreier, hitzebeständiger Spezialfolie, 25/1000 mm dünn.
Gesamtabschirmung durch Umseilung mit verzinnten Kupferdrähten mit einem Ø von 0,127 mm. Optische Bedeckung ≥ 90%.
Außenmantel Silikon, selbstverlöschend, UV-beständig.
Mantelfarbe rot, ähnlich RAL 3000.

Elektrische und thermische Eigenschaften bei 20°C

Leiterwiderstand 0,50 mm²: ≤ 40 Ω/km
Isolationswiderstand ≥ 1200 M Ω x km
Betriebsspannung max. 300 V
Prüfspannung Ader + Ader/Schirm bei 50 Hz, 1 min. = 1500 V
Belastbarkeit bei U/Temp. 25 °C: 0,50 mm²: max. 14 A
Temperaturbereich - 50°C bis + 180°C

Anzahl Adern: 2, 4, 6, 8
